| 品牌：扬修 | 型号：2SQ3011 | 加工定制：是 |
| 驱动能源：电动执行器 | 产品用途：执行阀门的开关 |
用途

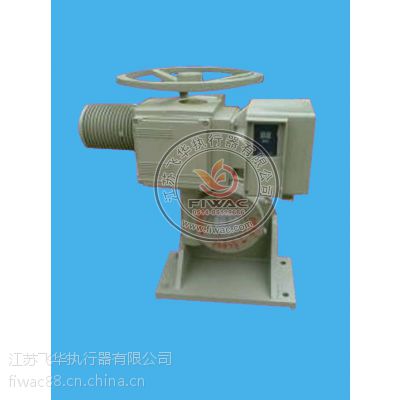

2SQ3系列部分回转电动执行机构是2SA3系列多回转电动执行机构的派生产品，输出形式为90°角行程，对开环和闭环控制系统中的最终控制元件（如蝶阀、球阀、风门、挡板）的运行进行控制的一种驱动装置。
2SQ3系列电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。
特点
1、该系列产品是在引进西门子公司90年代设计并取得西门子公司生产许可证产品2SA3基础上设计而成，具有2SA3多回转电动执行机构的控制功能；
2、设计***、系列齐全、能充分满足电站等自动化控制的需要；
3、结构合理、通用性强、可适应各种配套功能的需要，在2SJ30上加装功率控制模块LK，可实现就地和远方操作；配数字型功率换向模块（三相MU，单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；
4、能提供二个以上的中途信号（即开关向中途信号）；
5、具有防尘、防水性能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
6、调整方便、控制精度高。
技术参数
环境温度 | -20℃～+70℃（可接受特殊订货） |
工作制式 | 调节型：S4或S5周期性断续工作制，允许工作次数为1200c/h，最小负载持续率为10%。 开关型：S2-15min短时工作制 |
电源 | 三相：380V AC 50Hz |
单相：220V AC 50Hz | |
防护等级 | IP67，IP68（特殊订货） |
位置重复偏差 | ≤1° |
转矩重复精度 | ≤7% |
连接标准 | GB12223、JB2920 |
基本误差 | ≤±1%（调节型） |
回差 | ≤1%（调节型） |
性能参数表
1. 2SQ30系列开关型部分回转电动执行机构性能参数表
型 号 | 基本结构 | 控制转矩范围 | 输出转速（r/min） | 90°全行程时间（S） |
2SQ3011 | 2SA3011+JW80B | 180～500 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3012 | 2SA3012+JW80B | 500～1000 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3021 | 2SA3021+JW100B | 1000～2000 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3022 | 2SA3022+JW125B | 2000～4000 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3031 | 2SA3031+JW160B | 4000～8000 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3032 | 2SA3032+JW200B | 8000～16000 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3041 | 2SA3041+JW250B | 16000～32000 | 5/7、1/2、5/14 | 21、30、42 |
2SQ3042 | 2SA3042+JW315B | 32000～64000 | 5/7、1/2、5/14 | 21、30、42 |
